LCS-2射频导纳物位控制器,射频导纳物位控制器,物位控制器,射频导纳物位计是在吸收国外同类产品的先进技术、功能的基础上而设计生产的物位控制仪表。
工作原理   控制器是利用高频电桥原理工作的。众所周知，所有物质的电特性与空气电特性多少都有些差别，当探头浸入物料时，探测极棒与容器壁之间的电导率和电纳率产生很大的变化，利用这些变化来检测探头周围是否有空气或者物料存在。
控制器由电子电路和探头两部分组成。电子线路包括高频振荡器，检测电路，输出电路，探头由测极棒和保护套构成，极棒与保护套之间，以及它们与接地容器之间都互相绝缘，由高频振荡器提供稳定的射频电压，通过电桥加到探测极棒上，当物料触及到探测极棒时，电桥输出不平衡电压，经解调器，放大器处理后，驱动继电器动作。
□    主要技术参数

精    度：水中±1毫米（水平安装）
重 复 性：水中±1毫米（水平安装）
响应时间：0.2S（0.2 ~ 30S可调）
信号输出：SPTD单刀双抛继电器
          节点信号（标准）
负载能力7A/250VAC
两线制电流输出（可选）
4—10mADC正常状态
14—20mADC报警状态
负载电阻：250Ω
环境温度：—40 ~ +60℃
介质温度：—180 ~ +800℃
工作压力：真空~ 6.4MPa/cm³
探头材料：316L、四氟乙烯、高温塑料、陶瓷
壳体材料：铝合金聚脂涂层
防护等级：IP66
安装方法：3/4＂NPT螺纹、3/4＂NPT管螺纹、
公制ANSI标准法兰1—4＂（可选）
火花防护：10A（对探头）
防爆等级：ExiaⅡBT6
配用安全栅：LB803S

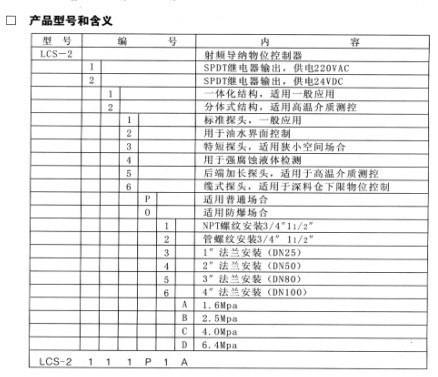

选型示例：LCS—211P1A
说明：控制器SPTD继电器输出，供电220VAC，应用于普通场合，
3/4＂NPT螺纹安装，工作压力1.6MPa,电路及探头为一体化结构。
